對于一些食品行業，很多原材料的運輸都要用到塑料桶。所以例如200L這類大容量的化工桶生產廠家也越來越多了。本文主要介紹的就是這類運輸用產品的設計與生產詳情。

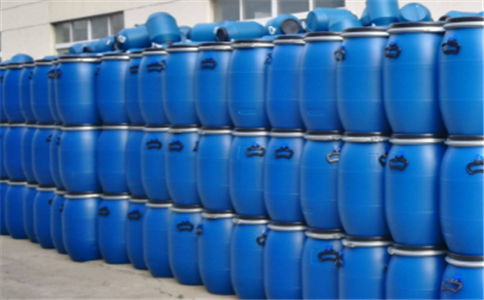

化工桶

化工桶包括桶體、活動蓋和桶蓋，所述桶蓋的四角設有孔，所述桶蓋的中部設有圓孔，所述活動蓋設有通孔，所述通孔與所述圓孔相對，所述活動蓋的四角設有與所述孔相對的十字形矩形凹槽。活動蓋的下表面設有前后左右五個等距的卡槽;活動蓋下方設有桶體。

筒體上設有與通孔相對的中心孔;桶體上部設有環形凹槽;環形凹槽的四個角上設有圓柱體，圓筒的下端插入環形槽中;圓筒的外壁與環形槽的內壁固定連接;圓筒的上部通過十字矩形槽與孔固定連接。

相鄰兩個氣缸的相對側固定連接有旋轉套1，旋轉套1內套有旋轉軸，旋轉軸遠離氣缸的一端套有旋轉套2，旋轉套2固定連接在滾筒上，滾筒設置在環形槽內，滾筒表面固定連接有卡條，卡條卡在卡槽上。卡槽比卡條的左右長一個中心孔的距離。桶蓋和桶體的寬度相等，活動蓋的前、后、左、右比桶蓋和桶長一個中心孔距離，孔、十字矩形槽和圓筒相互配合。
